스팀용 감압 밸브/Pressure Reducing Valve


SRCV-3 (다이아프램 + 직동식)

      - Steam



Features

  • SRCV-3형은 저압용(2차측 P2 0.1~3kgf/㎠g미만)에 사용되도록 설계됨
  • 제약회사, 식품회사 등 청결과 밀접하게 관련되고, 부식이 발생하면 안되는 배관라인에 사용된다.



Dimension (Unit:mm)

Size 15A 20A 25A 32A
L 230 230 230(210) 230(240)
H₁ 63 63 63(62.5) 63(67.5)
H₂ 190 190 190(210) 190(220)
CV 5 5 5 5
※ Note ( )안은 GCD재질 인 경우임

Specification

구분 적용 유체 사용 압력 사용 온도 접속 방식 재 질 구동 형식 최대감압 비율
SRCV-3 STEAM MAX
10kgf/㎠g		 MAX 220℃ KS 10K
RF FLANGE		 BODY : GCD450

TRIM : STS		 Direct
Acting 		10:1
※ Note
  • 20K, 30K용은 주문생산
  • SYF-1F(STS) 모델은 용접형으로 면간거리(L)는 고객사 요청에 맞춰 조정이 가능함

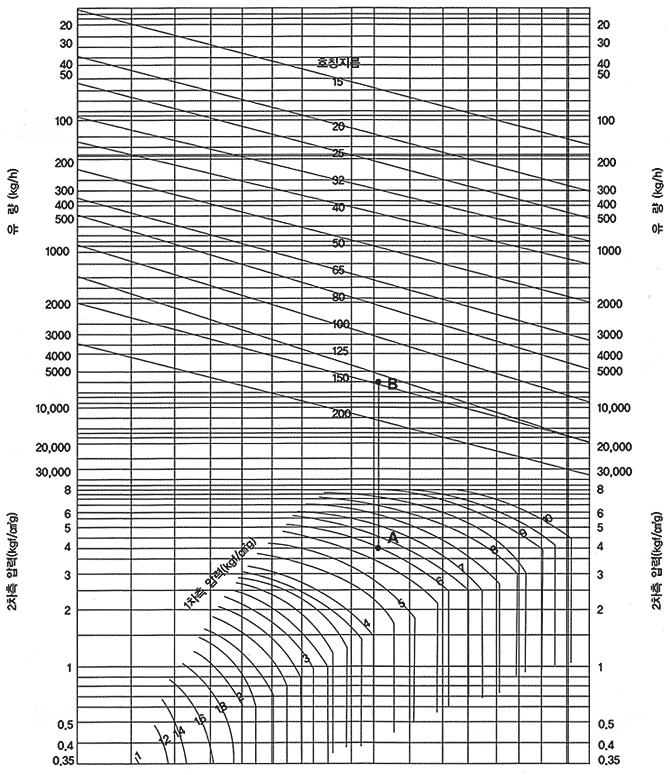

SRCV1, 3형 감압밸브 호경 선정표 [Steam]



※ 호칭경 선정 예
​  1차측 압력 6kgf/㎠g(0.6Mpa),2차압력4kgf/㎠g(0.4Mpa), 증기유량 6,000kg/h일 때, 호칭경(지름)구하면,
  1) 1차측 압력 6kgf/㎠g(0.6Mpa), 2차압력4kgf/㎠g(0.4Mpa)가 만나는 점 A를 구하고, A점에서 수직으로 올라가면 유량 6,000kg/h와 만나는 점 B를구한다.
  2) B점이 호칭경(지름) 125A와 150A 사이에 있으므로 호칭지름 150를 선정해야 배관라인에 무리가 없다.
