워터링 감압밸브/Water Control Valve
SWCV-3 (감압식 워터컨트롤밸브 / Pressure Reducing Valve)
- Water, Air, Oil
Features
- 중온수 LINE이나 대구경 일 경우에도 탁월한 제어능력을 자랑한다.
- DIAPHRAGM식 감압 PILOT를 부착하여 1차측 압력변동에도 불구하고 2차측 압력을 정밀하게 유지시키는 기능을 한다.
- APT, 초고층건물, 골프장에서 구경이 비교적 작고 수직으로 설치할 경우에는 SRCV-2W-직동식을 권한다.
Dimension (Unit:mm)
(단위:mm)
| SIZE | 40A | 50A | 65A | 80A | 100A | 125A | 150A | 200A |
|---|---|---|---|---|---|---|---|---|
| L | 250 | 250 | 270 | 330 | 360 | 370 | 450 | 480 |
| H1 | 70 | 80 | 90 | 95 | 110 | 125 | 145 | 170 |
| H2 | 140 | 140 | 150 | 165 | 190 | 205 | 225 | 250 |
| CV | 50 | 55 | 80 | 100 | 200 | 360 | 500 | 840 |
※ Note
- 250A 이상은 주문생산
Specification
| 유체 | 사용압력 | 사용온도 | 작동 최소차압 | 접속방법 | 수압시험 | 재 질 |
|---|---|---|---|---|---|---|
|
Water Oil, Air 증류수 |
MAX 10kg/㎠g |
MAX 80℃ | 0.5kg¹/㎠g |
KS10K FF FLANGE |
15kg¹/㎠g |
- Body : GC200 - Trim : STS,BSBM - Diaphragm : NBR |
- ※ 압력 20K 주강, ALL STS, Max. 80℃ 이상은 주문 생산 가능함
- ※ 상기 표시 사항은 제품에 대한 기본 안내이며, 고객사가 제시하는 사양에 의해서 협의 후, 주문 제작하여 공급 가능합니다.
- ※ 품질 관리를 위한 제품사양(구조, 치수, 재질 등)이 사전 예고 없이 변동 될 수 있습니다.

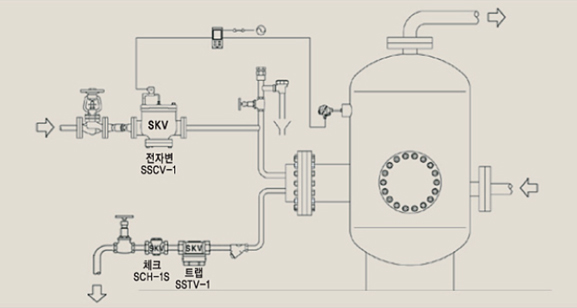

표준배관도
※ 밸브사용방법
- 게이지 사용은 1차압력의 1.5~2배와 2차 측 감압변 뒤에 1.5~2배의 게이지를 사용하여 정확한 압력을 볼 수 있도록 한다.
- 1차 측에 STRAINER를 부착하여 이물질제거와 2차 측 안전변을 설치하여 안전에 대비한다.
- 시운전시 상단부의 볼밸브를 열어 AIR를 제거한다.
- 입구측 니들밸브를 1/4바퀴 열고 출구측 니들밸브를 3/4바퀴 연 뒤에 악세사리(보조감압변)의 조절나사를 시계방향으로 돌려 압력을 조정한다.
- 감압을 시킨 뒤 2차 측 수동밸브를 서서히 열어주며 겨울에 동파를 방지하기 위한 드레인 설치하고, 보온을 철저히 한다.
