정수위밸브/ Water Control Valve
SWCV-1/SWCV-2/SWCV-3/SWCV-4/SWCV-5/SWCV-6
- Steam, Air

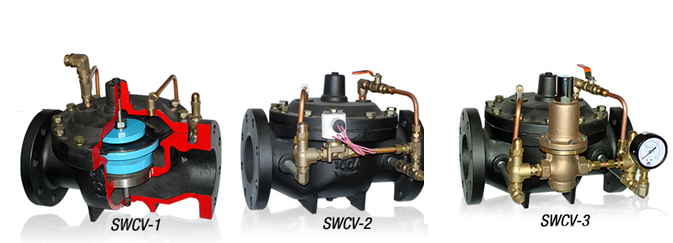

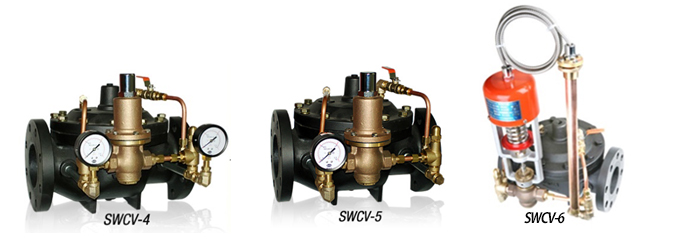

Model List
| Model | 기 능 |
|---|---|
| SWCV-1 | Ball Tap에 의한 수위조절 |
| SWCV-2 | 전자변+볼탑 또는 전자변(Solenoid)만 사용하여 수위조절 |
| SWCV-3 | Pilot Valve에 의한 감압(2차압력 조절)에 의한 수위조절 |
| SWCV-4 | Pilot Valve에 의한 차압조절에 의한 수위 조절 |
| SWCV-5 | Pilot Valve에 의한 1차압력(릴리프) 조절 |
| SWCV-6 | 대용량으로 유체는 물이고, 주로 냉각시스템에 사용 |
Features
- 선광 Water Control Valve는 Main Valve와 Pilot 및 Accessory 등의 보조 조절 Valve로 구성됨
- 구성에 따라 수의 조절변(볼탑, 전자), 감압변, 차압변, 1차 압력조절변, 릴리프 안전변 등과 같이 그 기능이 다양함
- 대용량이고, 기밀성이 탁월한 물, 중온수 전용 VALVE임

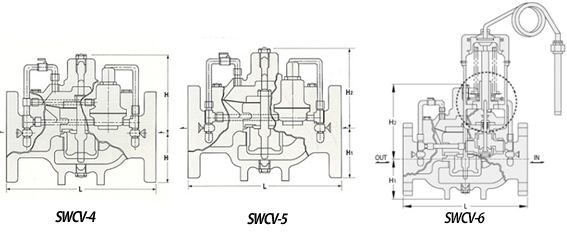

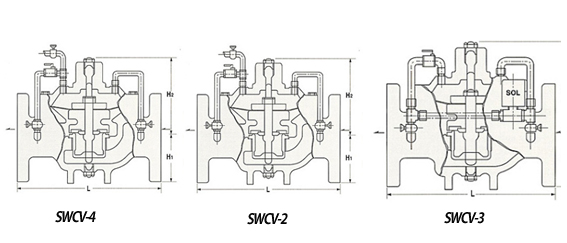

Dimension
| SIZE | 40A | 50A | 65A | 80A | 100A | 125A | 150A | 200A |
|---|---|---|---|---|---|---|---|---|
| L | 250 | 250 | 270 | 330 | 360 | 370 | 450 | 480 |
| H1 | 70 | 80 | 90 | 95 | 110 | 125 | 145 | 170 |
| H2 | 140 | 140 | 150 | 165 | 190 | 205 | 225 | 250 |
| CV | 50 | 55 | 80 | 100 | 200 | 360 | 500 | 840 |
※ 250A 이상 주문 생산
Specification
| 유체 | 사용 압력 | 사용 온도 | 작동 최소차압 | 접속방법 | 수압시험 | 재 질 | Ball Tap | 전자변 |
|---|---|---|---|---|---|---|---|---|
| Water Oil, Air |
MAX 10kg/㎠g |
MAX 80℃ |
0.5kg¹/㎠g | KS10K FF FLANGE |
20kg¹/㎠g | - Body :GC200 - Trim : STS,BSBM - Diaphragm NBR |
3kg¹/㎠g 이상 |
220V (60Hz) |
※ 250A 이상, 20K 주강, ALL STS, Max. 80℃ 이상은 주문 생산 가능함
※ 상기 표시 사항은 제품에 대한 기본 안내이며, 고객사가 제시하는 사양에 의해서 협의 후, 주문 제작하여 공급 가능합니다
※ 품질 관리를 위한 제품사양(구조, 치수, 재질 등)이 사전 예고 없이 변동 될 수 있습니다.

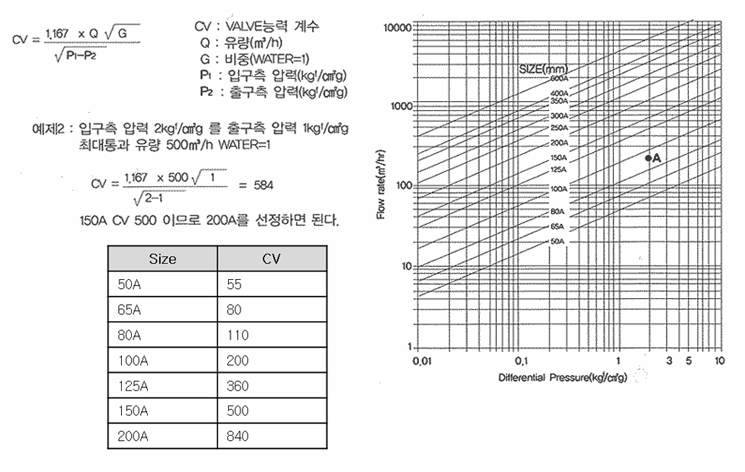

Chart에 의한 밸브 선정방법 [예제1]
- 입구측 압력 4kg¹/㎠g
- 출구측 압력 2kg¹/㎠g
- 유량 200m²/h일 경우
- 차압(△P)4-2=2kg¹/㎠g과 유량 200m²/h가 만나는 점 A를 구한다.
- 80A와 100A사이에 있으므로 100A를 선정하면 된다.
- CV는 밸브 작동시 P1-P2의 차압(△P)DMF1P.S.I(0.07kg¹/㎠g)로 놓고 1분간 흐르는 유량을 U.S GAL/MIN로 표시한 수치다.
Water Control Valve CV치
