SSCV-1 (전자변, 감압, Pilot 식 On-Off 밸브)

      - Steam, Air

Features

• Pilot Type의 대용량 Solenoid Valve이다.
• Valve Trim (Seat,disc, Stem)이 STS로 제작되어 내구성이 양호하다.
• STEAM, AIR 전용으로 식품, 제약, 반도체, 화학플랜트 등에 사용된다.
• 주문시 NORMAL OPEN/CLOSE 및 전원을 정하여 주문한다.
• 소형의 전자변은 시중에 많으나 40A이상은 구하기 힘들기에 개발되었음.
• 간접에 의해 작동되므로 누수현상이나 고장율이 거의 없다.

Dimension (Unit:mm)

◈SSCV-1, Flanged

Size	40A	50A	65A	80A	100A	125A	150A
L	210	220	265	385	335	370	420
H₁	110	110	110	125	135	160	180
H₂	240	255	260	270	290	320	340

Specification

구분	적용 유체	사용 압력	사용 온도	접속 방식	재 질	구동 형식	전원	최대감압비율
SSCV-1	STEAM	MAX 7kgf/㎠g	MAX 220℃	KS 10K FF FLANGE	BODY : GC200 TRIM : STS,BC6	Pilot Acting	AC220V 60Hz	10:1

※ Note

• 사용압력 7K 이상은 주문생산

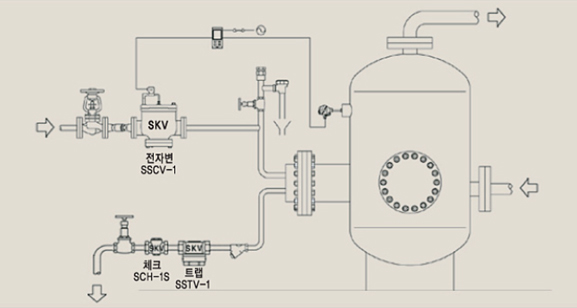

표준배관도



※ 배관 설치시 주의사항
1. 수평배관을 해야한다.(SOLENOID가 반드시 하늘방향으로 향하도록 설치하여야 한다.)
2. 전자변 앞에 스트레이너 장착시 스크린은 가능한 100Mesh 이상을 사용하는 것이 좋다.
3. 향후 유지보수를 위하여 스톱밸브를 설치한다.
4. 밸브 하단에 SSTV-1 스팀트랩을 설치하면 동파나 WATER HAMMER를 방지할수 있다.
