스팀용 감압 밸브/Pressure Reducing Valve


SYRF-1F (Y형 PISTON 감압콘트롤밸브)

      - Steam



Features

  • 밸브 본체는 SYV-1F형과 동일하며 Actuator구동부에 보조변(Prssure Reducing Valve)를 부착하여 2차측 압력을 조절할 수 있도록 설계되었다.
  • SYRV-1F형은 AIR가 차단되면 완전히 닫히게 되어 안전성이 우수하고, 감압밸브와 Stop Valve(Shut-Off)의 장점을 모두 갖추고 있다.
  • SYRV-1F형은 1차측 압력에 관계없이 2차측 압력에 의해 작동되는 밸브로써 감압밸브와 ON/OFF VALVE 2개의 밸브를 사용해야 하는 기존 방식보다 배관이 간단하여 불필요한 자재 비용이 절감되어 경제성이 높다.
  • 기존의 제품 중에서 조압변이 장착된 밸브는 배관설비가 복잡하지만 SYRV-1F형은 AIR 배관만으로 작동되어 편리하다.
  • SYRV-1F형은 성형시 필요한 압력을 빠른 시간내에 투입시키고 완벽한 유량으로 제품을 생산할 수 있어 스팀장애로 인해 일어날 수 있는 불량율을 최소화시킨다.
  • Y형 또는 T형으로도 제작이 가능하다.
  • 밸브의 작동방식은 Speed Control Valve에 Regulator Air 압력을 4~5kgf /㎠를 투입시키면 감압밸브쪽에 2차측 압력이 전달되어 작동하는 방식이다.
  • 밸브의 조절방법은 감압밸브 상단의 CAP을 열고 조절나사를 시계방향 또는 반시계방향으로 돌려 원하는 압력을 세팅하면 됨. (세팅 후 타인이 임의로 조절하는 것을 막기 위해 NUT를 반드시 조여 CAP을 닫는다)

Dimension (Unit:mm)


◈SYRF-1F (Y형 PISTON 감압콘트롤밸브)

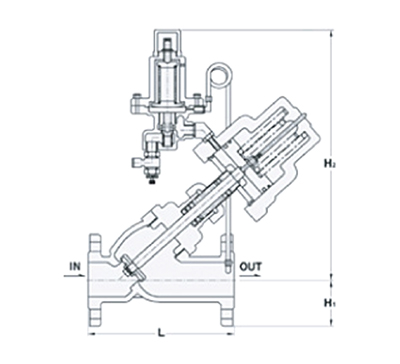

◈SYRF-1F (Y형)
(단위:mm)
SIZE 15A 20A 25A 32A 40A 50A 65A
L 140 140 148 178 180 198 240
H1 50 50 63 67 70 78 88
H2 275 275 290 315 360 370 380

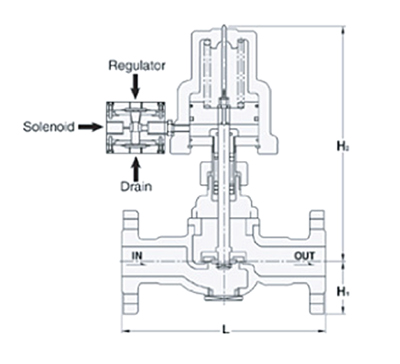

◈SYRF-1F (T형)
(단위:mm)
SIZE 15A 20A 25A 32A 40A 50A
L 140 140 148 168 180 198
H1 50 50 63 67 70 78
H2 170 170 200 220 243 255

Specification

적용유체 사용압력 적용온도 접속방식 재질 구동형식 Air 압력
STEAM P1: Max. 10kgf/㎠gP2:0.5~ 5kgf/㎠g MAX 180℃ KS10K RF
FLANGED 		BODY : BC6, STS
TRIM : STS, PTFE		 Air To Open Spring Close 3kgf/㎠g이상
※ Note
  • 20K & STS는 주문생산


배관도-Y형 감압컨트롤밸브

※ 밸브 사용 방법
  • 밸브의 작동방식 : Speed Control Valve에 Regulator Air 압력을 4~5kgf /㎠를 투입시키면 감압밸브쪽에 2차측 압력이 전달되어 작동하는 방식이다.
  • 밸브 압력 조절방법 : 감압밸브 상단의 CAP을 열고 조절나사를 시계방향/반시계 방향으로 돌려 원하는 압력을 세팅한다. (조절나사를 시계방향으로 돌리면 2차 압력이 상승하고, 반시계 방향으로 돌리면 2차 압력이 하강한다)
  • 세팅후 타인이 임의로 조절하는 것을 막기 위해 NUT를 반드시 조여 CAP을 닫는다.
※ 표준배관도

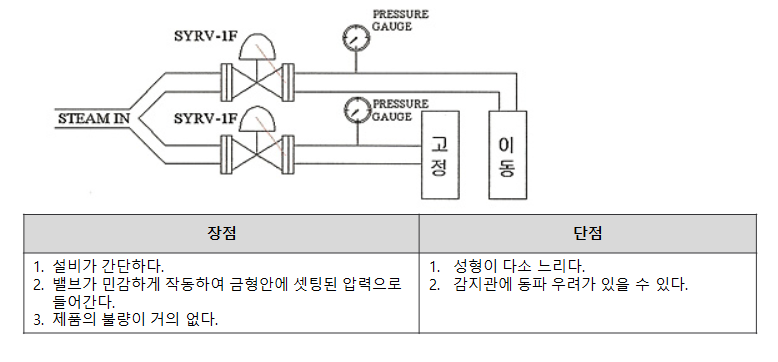

1. Y형 감압 컨트롤 밸브 설치 사례

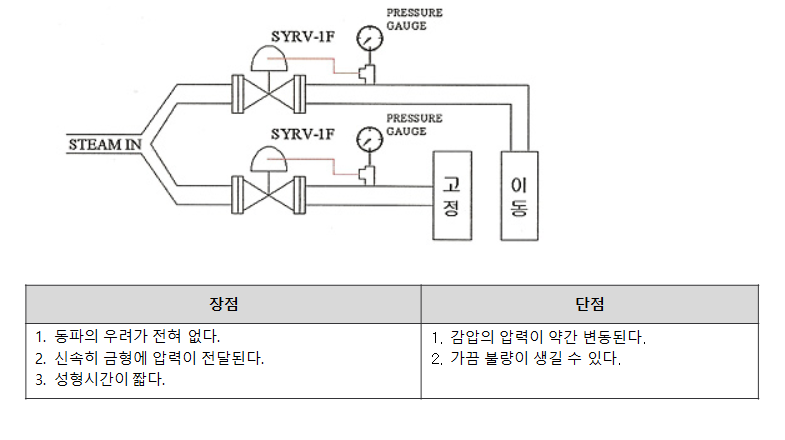

2. Y형 감압 컨트롤 밸브 설치 사례

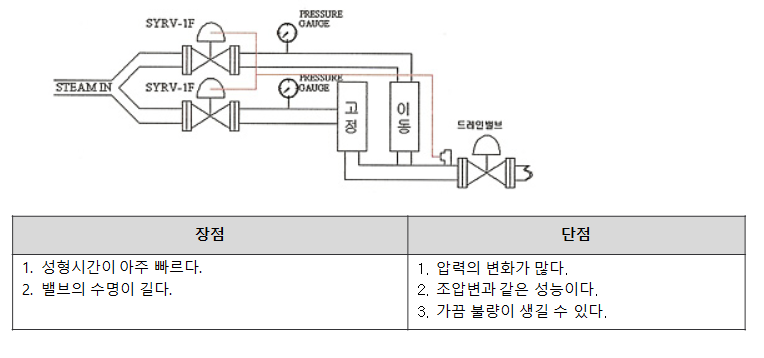

3. Y형 감압 컨트롤 밸브 + 조압변을 설치한 사례
