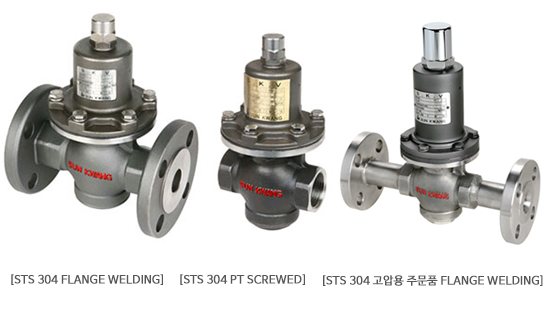

SDPV-2-New [압력조절+ 릴리프밸브(Relief Valve)]

- Water, Oil, Air, Gas,산소, 질소, 증류수

소형 경량으로 취급이 쉽다.
수직, 수평 어느 방향으로도 설치가 가능하다.
Diaphragm은 N.B.R/Viton에 특수 가공된 포직을 이중으로 삽입하여 내구력이 탁월한 Self Control Type이다.

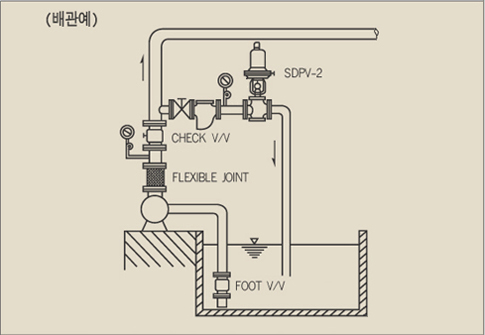

Pump 2차측 또는 다른 2차측에 필요한 압력을 일정하게 1차측에서부터 조정하므로 배관 또는 주요 기기를 보호하고, 설비를 안전하고 효율적으로 운영하는데 사용한다.
1차압력 감지방법은 Internal Type 이다.

Flange type
(단위:mm)

Screwed type
(단위:mm)

※ FLANGE은 규격에 따라 면간거리 L은 현장조건에 맞게 주문 제작, 생산하여 공급이 가능합니다.

적용유체	사용압력	사용온도	접속방식	재 질	구동형식
Water, Oil, Air, Gas,산소, 질소, 증류수	Max.10kgf/㎠g 이하	Max. 80℃	KS 10K, FF FLANGE	•Body : STS •Trim : STS, BSBM	Diaphragm Acting Internal
