1차압력조절밸브/Primary Pressure Regulating Valve


SDPV-2 (Flanged)

      - Water, Oil, Air, Gas,산소, 질소, 증류수


Features

  • 소형 경량으로 취급이 쉽다.
  • 수직, 수평 어느 방향으로도 설치가 가능하다.
  • Diaphragm은 N.B.R/Viton에 특수 가공된 포직을 이중으로 삽입하여 내구력이 탁월한 Self Control Type이다.
  • Pump 2차측 또는 다른 2차측에 필요한 압력을 일정하게 1차측에서부터 조정하므로 배관 또는 주요 기기를 보호하고, 설비를 안전하고 효율적으로 운영하는데 사용한다.

Dimension (Unit:mm)



    • (단위:mm)

    SIZE 15A 20A 25A 32A 40A 50A 65A 80A 100A 125A 150A
    L 188 188 188 205 205 220 265 280 330 370 412
    H1 80 80 85 90 95 105 110 120 140 170 190
    H2 325 325 325 360 360 360 430 460 480 520 530

    ※ 200A이상 : SWCV-5 MODEL 사용권장

    Specification

    적용유체 사용압력 사용온도 접속방식 재 질 구동형식
    Water, Oil, Air, Gas,산소,질소, 증류수 Max.10kgf/㎠g 이하 Max. 80℃ KS 10K, FF
    FLANGE     		Body : GC200
    Trim : STS, BSBM     		Diaphragm Acting

    ※ 중온수용, 20K용 주강, ALL STS는 주문생산

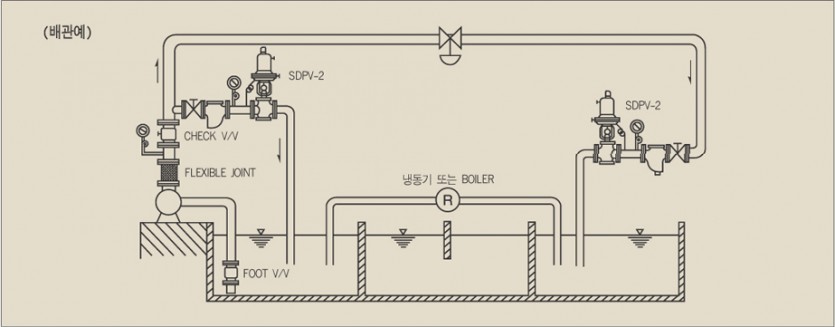

    배관도 예
