차압(유량)조절밸브/ Differential Pressure Regulating Valve


SDPV-1

      - Water, Air, Oil


Features

  • 압력 변동에 따른 설정된 차압의 변동이 거의 없다.
  • 배관 및 취급이 용이하다.
  • 동배관에 의해 유량, 릴리프(1차압력조절)도 가능하며 주요 부품이 Stainless로 내구성이 좋다.
  • 자력식(Self Control Type)이다.
  • 중온수 Line에서 탁월한 기능을 발휘한다.

Dimension (Unit:mm)

(단위:mm)

SIZE 15A 20A 25A 32A 40A 50A 65A 80A 100A 125A 150A
L 188 188 188 205 205 220 265 280 330 370 412
H1 80 80 85 90 95 105 110 120 140 170 190
H2 325 325 325 360 360 360 430 460 480 520 530

Specification

적용유체 사용압력 사용온도 접속방식 재 질 구동형식
Water, Oil Max.10kgf/㎠g 이하 Max. 80℃ KS 10K, FF
FLANGE 		Body : GC200
Trim : STS, BC		 Diaphragm Acting

※ 중온수용, 20K용 주강, ALL STS, Max Temp 80℃이상 주문생산
※ 상기 표시 사항은 제품에 대한 기본 안내이며, 고객사가 제시하는 사양에 의해서 협의 후, 주문 제작하여 공급 가능합니다
※ 품질 관리를 위한 제품사양(구조, 치수, 재질 등)이 사전 예고 없이 변동 될 수 있습니다.

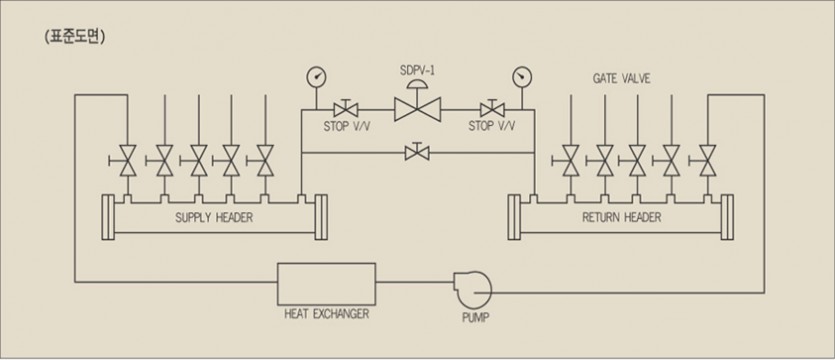

배관도 예
