SWCV-4 (차압식 워터컨트롤밸브/Water Control Valve)
- Water, Air, Oil
Features
- Supply Head와 Return Head간에 설치하여 차압과 유량을 조절하는 자력식으로, 배관과 기기의 과부하 혹은 파손 및 고장을 방지한다.
- 중온수 Line 등의 고온용 또한 사양에 따라 생산한다.
Dimension (Unit:mm)
Specification
※ 중온수용, 20K용 주강, ALL STS, Max Temp 80℃이상 주문생산
※ 상기 표시 사항은 제품에 대한 기본 안내이며, 고객사가 제시하는 사양에 의해서 협의 후, 주문 제작하여 공급 가능합니다
※ 품질 관리를 위한 제품사양(구조, 치수, 재질 등)이 사전 예고 없이 변동 될 수 있습니다.

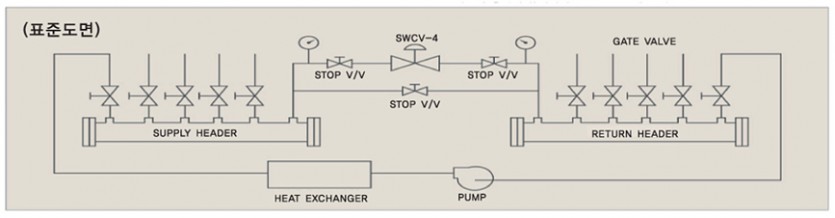

표준배관도
※ 밸브 사용 방법
- 입구 측과 출구 측 압력의 1.5배 되는 압력계를 각각 부착한다.
- 밸브의 상단에 Ball Valve를 열어 공기를 완전히 제거한다.
- 출구측의 수동밸브를 완전히 잠그고 양측의 압력계를 보면서 차압을 셋팅 한다.
- 셋팅이 끝난뒤 밸브를 열어 펌프를 가동하면서 Line의 순환관계를 확인하면서 재셋팅한다.
- 셋팅시 보조차압변 상단의 조절나사를 서서히 시계방향으로 돌려 조정한 뒤 조절나사의 록크 너트를 잠근다.
- 겨울철 동파에 대비하여 철저히 보온처리 한다.
