온도조절밸브/Temperature Regulating Valve


STRV-1

      - Steam, Water



Features

  • 대형탱크의 온도제어에 탁월한 기능을 갖고 있으며 작동이 매우 예민하고 용량이 크며, 차압이 높은 곳에서도 사용할 수 있다.
  • 설치가 간편하고 주로 온수탱크, 열교환기 등의 온도제어에 사용된다.
  • PILOT밸브는 사양에 따라 정변 또는 역변으로 제작되며, 대용량으로 밸브를 통과하는 유체는 물이고, 주로 냉각시스템에 사용됩니다.

Dimension (Unit:mm)

SIZE 40A 50A 65A 80A 100A 125A 150A
L 210 220 265 285 335 370 420
H₁ 110 110 110 125 135 160 180
H₂ 495 495 495 510 520 535 555

Specification

적용유체 적용압력 온도조절범위 작동최소차압 접속방법 줄동관 길이 재 질
STEAM,
WATER		 MAX.10K
MAX.20K		 20~40℃
40~60℃
50~70℃ 60~80℃70~90℃
80~100℃ 100~120℃		 0.5kg¹/㎠g KS10K FF
KS 20K RF		2m
(2m이상:주문생산)		  BODY : GC200, SCPH2
 TRIM : STS & BC

※ 20K 주강, ALL STS는 주문생산 가능함
※ 상기 표시 사항은 제품에 대한 기본 안내이며, 고객사가 제시하는 사양에 의해서 협의 후, 주문 제작하여 공급 가능합니다.
※ 품질 관리를 위한 제품사양(구조, 치수, 재질 등)이 사전 예고 없이 변동 될 수 있습니다.

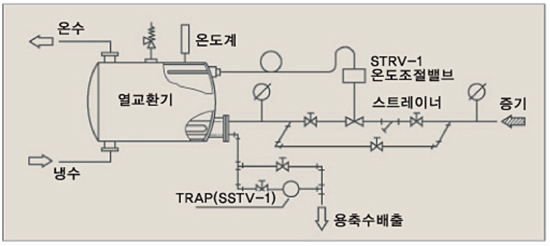

배관도 예

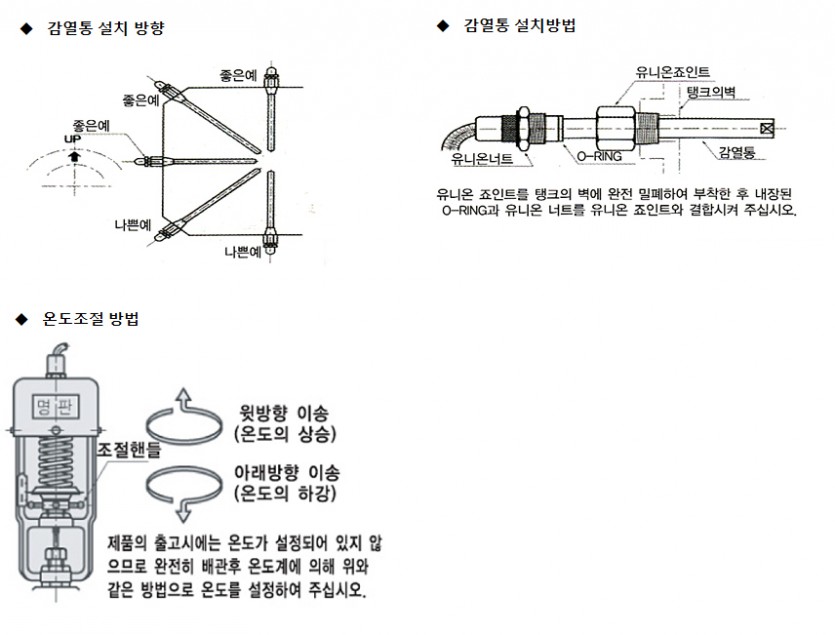

설치시 유의사항
